滕州400噸液壓機

產品分類：四柱液壓機

產品簡介：山東威力重工可根據400噸四柱液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等定做，滿足客戶生產工藝需求。

訂購熱線：18306370978

本機器具有獨立的動力機構及電氣系統，并采用繼電器控制，可實行調整和半自動操作方式。工作壓力、壓頭的行程范圍均可根據工藝要求進行調整（定壓定程成型兩種工藝方式，定壓成型之工藝方式在壓制后，具有保壓和延時自動回程動作。）該系列200噸四柱液壓機設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。而且導柱、活塞桿中頻淬火后鍍硬鉻處理永不生銹拉毛，油泵進油口裝有獨特的過濾裝置，確保油泵和閥的使用壽命。油路連接采用進口高壓軟管，大大降低機器噪聲。

適用于幾乎所有需要壓力加工的工藝。目前滕州400噸液壓機主要應用在下列領域：

① 金屬薄板件的沖壓拉深成形工藝，主要用在汽車、家電行業中金屬覆蓋件的成形加工；

② 金屬零件的壓力成形、主要包括模壓成形、金屬型材的擠壓成形、冷熱模鍛、自由鍛造等加工工藝；

③ 粉末制品行業，如磁性材料、粉末冶金等；

④ 非金屬材料的壓制成形，如SMC成型、汽車內飾件的熱壓成型、橡膠制品等；

⑤木制品的熱壓成型，比如植物纖維板材、型材的熱壓加工；

⑥ 其它應用：如壓裝、校正、塑封、壓印等工藝。

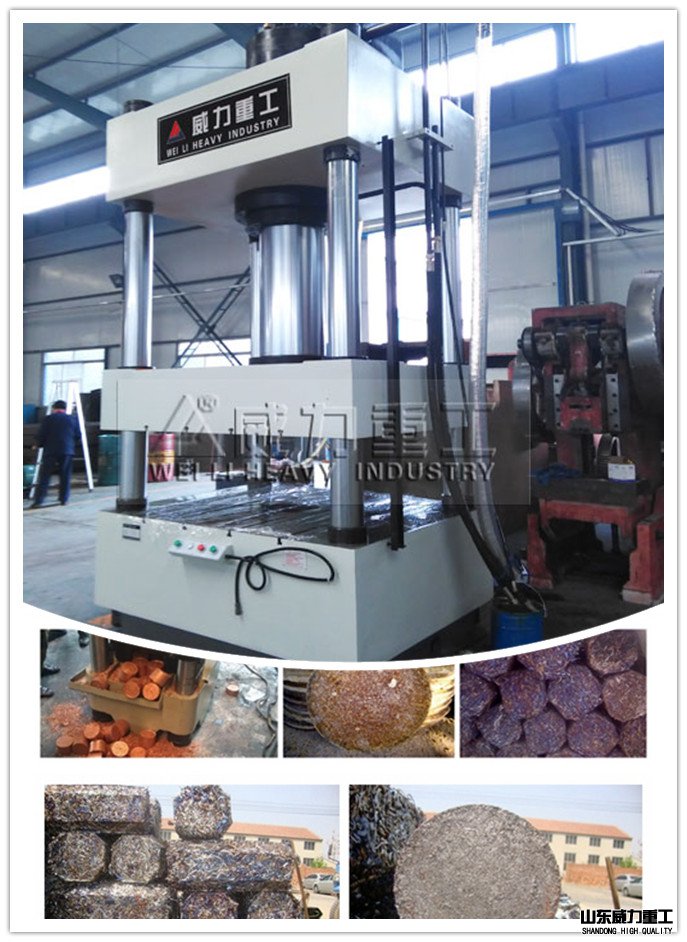

滕州400噸液壓機廠家實景圖展示【好品質，看的見】

滕州400噸液壓機技術參數：【此技術參數僅供參考，實際參數以客戶要求為準，本公司可根據液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求。手機：18306370978(同微信號)】

項目	單位	YW32-400
公稱壓力	kn	4000
液體很大作壓力	mpa	25
滑塊行程	mm	600
很大開口高度	mm	1000
工作臺有效面積(左右×前后)	mm	800*800
占地面積(左右×前后)	mm	2300*1400
工作臺高度	mm	975
機器高度	mm	4000
快進速度	Mm/s	120
工進速度	Mm/s	8-12.5
回程速度	Mm/s	74
電機功率	kw	18.5
下頂缸壓力	KN	630
下頂缸行程	mm	300

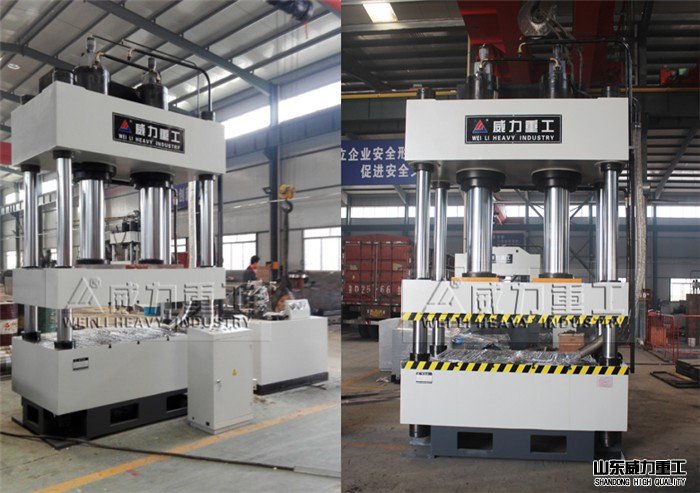

滕州400噸液壓機【好品質，看的見（粉末成型用液壓機）】
400噸四柱液壓機

滕州400噸液壓機結構概述：

滕州400噸液壓機由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來，構成整體。主機部分為四柱式結構，包括機身、主缸、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱、等組成。現將個部分結構和作用分述如下：

機身：

滕州400噸液壓機機身由上橫梁、下橫梁、滑塊、立柱及螺母等組成，上、下橫梁用四根立柱及螺母緊固地連接在一起，組成一個剛性的框架。滑塊以立柱為導向，沿立柱上下滑動。滑塊的上下導套，配有防塵圈，防止塵垢劃傷柱面。在滑梁及下橫梁上，開有T型槽（具體尺寸甲方提出）。立柱螺母可調節工作臺面的不平衡度及工作臺與活塞的不垂直度。大件均采用大型數控落地鏜銑床和高精度數控龍門刨銑機床的精密加工，三梁四柱結構經計算機優化，進行有限元分析，設備強度性高，且外形美觀。

主缸

主缸缸體依靠法蘭連接機身上部。滕州400噸液壓機活塞下端用聯結法蘭、螺栓聯接，活塞頭部之材料為鑄鐵，作導向用。活塞頭部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵。注;缸體為整體鍛件，活塞為45#鋼。

液壓站

液壓泵由油箱、軸向柱塞泵、電動機。二通插裝閥、濾油器、空氣濾清器組成。

（1）油箱為Q235鋼板焊接接件，前端裝有壓力表、遠控溢流閥，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計，以觀察液位用。在油泵的吸油口裝有吸油濾油器，以保證泵、液壓系統的清潔。在油箱的面板上裝有空氣濾清器，以過濾空氣。打開上蓋，可進行加油。在油箱側面設有清洗口，拆開蓋板可清洗油箱

（2）軸向柱塞泵

滕州400噸液壓機液壓系統采用YCY14―1B軸向柱塞泵。其說明祥見軸向柱塞泵使用說明書，這里不做概述。

（3）二通插裝閥

液壓系統

液壓系統由能源轉換裝置（泵和油缸）、及能量輸送裝置（油箱、管路）等組成。借助于電氣系統的控制，驅動滑塊完成各種動作循環。液壓系統采用雙泵供油系統，采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行。系統中有油溫油位顯示、空氣濾清等裝置。油箱為鋼板焊接結構，側面設有清洗窗，底部備有放油和排污的螺塞。

為了防止滑塊失控下行，機器設有液壓支承保險回路，在活塞式主油缸下腔設置液壓支承保險回路，確保安全。

電器系統

1）. 滕州400噸液壓機設有獨立的電氣控制箱，集中控制整個機器的運轉。

2）. 機電源為380V、50HZ，控制電源為220V。

操作系統：

3）.設手動和半自動兩種操作方式和定程、定壓兩種工藝形式

4）.主缸壓力由調壓閥進行調整

5）.保壓時間可由時間繼電器設定。

滕州400噸液壓機廠家山東威力重工深知，市場是企業發展的生命線，一個成功的企業，完善的市場營銷體系是整個企業存在的根本所在，因此，在加強企業內部管理和外部形象宣傳的基礎上，我們一直致力于市場的開發和管理，建立一種能適應現代市場經濟和營銷模式，并努力從產品開發、品質管理到售后服務等各個環節做到盡善盡美，使我們的用戶能得到更好的產品和服務。

Ⅰ、保證產品質量優良

1、確保質量管理體系在企業內有效貫徹運行規范并落實各項工作要求和行為，使產品質量達到各項技術標準和用戶的要求。

2、在產品的制造全部過程中，嚴格把好質量關，認真按合同、技術文件和有關標準規范進行檢驗，不合格產品不出公司，并接受用戶或委托的第三方面進行監督檢查。

3、對所提供的產品質量全面負責。

Π、保證制作進度，及時供貨

1、嚴格按訂貨合同規定的時間交貨，認真履行合同規范內的各項要求和條款，除非人力不可抗拒的原因外不得推遲交貨期。

2、在制作過程中，如需方由于設計和現場施工原因需要暫緩或變更等情況，我公司將認真及時配合做好調整。

3、產品制作完成后，認真做好檢驗，根據產品的不同情況做好包裝、防震、防濕等工作、做好現場驗收和交接工作。按用戶要求負責運送到交貨現場，并及時通知需方。

Ⅲ、保證提供優質的售后服務

1、凡由我公司在制造生產過程中引起的質量問題,在保質期內均可由我公司負責解決。

2、質量保證期內接到用戶反應的質量問題，不論是否我公司造成的均積極協助解決，并保證24小時內提出處理意見，如需現場處理及時派出服務人員解決問題，以用戶滿意為立刻標準、確保益，提高企業的信譽。

3、為產品建立生產檢測和技術各項檔案，保證每批、件產品具有可追溯性，以備查詢。定期走訪用戶，特別重視用戶的反饋意見和評價，不斷提高和完善服務措施。
