下頂式800噸四柱液壓機（特殊機型定制）

產品分類： 800噸液壓機

產品簡介：山東威力重工是一家專業液壓機定制生產廠家，定制各種復雜機型，本文介紹的是客戶定制的800噸下頂缸液壓機，屬于特殊機型的一種。

訂購熱線：18306370978

山東威力重工是一家專業液壓機定制生產廠家，定制各種復雜機型，本文介紹的是客戶定制的800噸下頂缸液壓機，屬于特殊機型的一種，用于特殊工件的加工生產。山東威力重工設計生產這種下頂式四柱液壓機設備經驗豐富，可以根據客戶需求按需定制。山東威力重工生產液壓機型號齊全，有三梁四柱液壓機、二梁四柱液壓機、四柱四梁液壓機、龍門式液壓機、框架式液壓機、拉伸液壓機，也可以根據用戶需求定制液壓機自動化上下料專機。

800噸四柱液壓機廠家

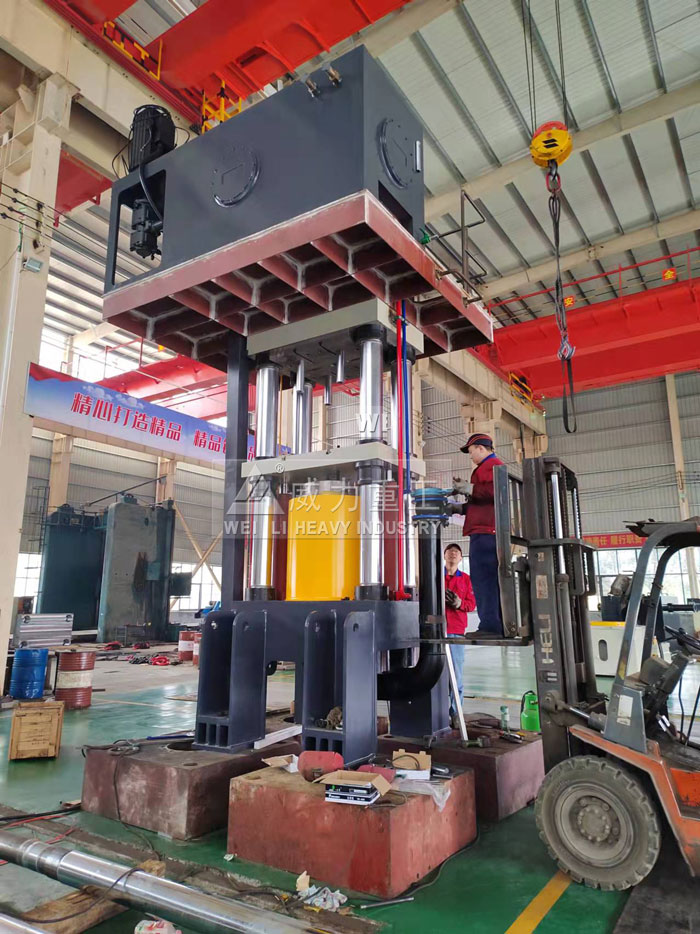

下頂式800噸四柱液壓機定制

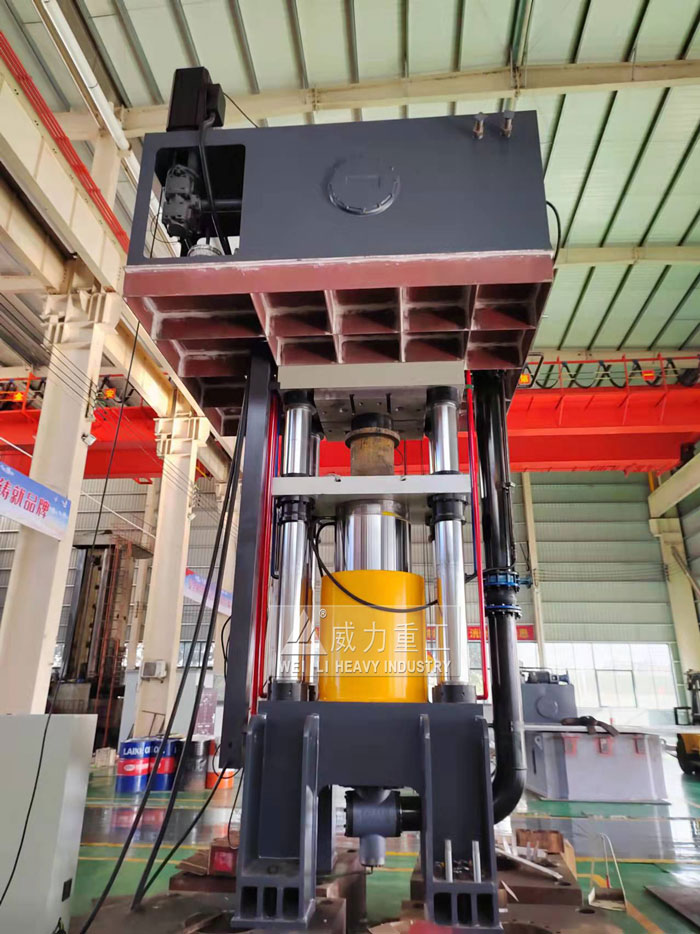

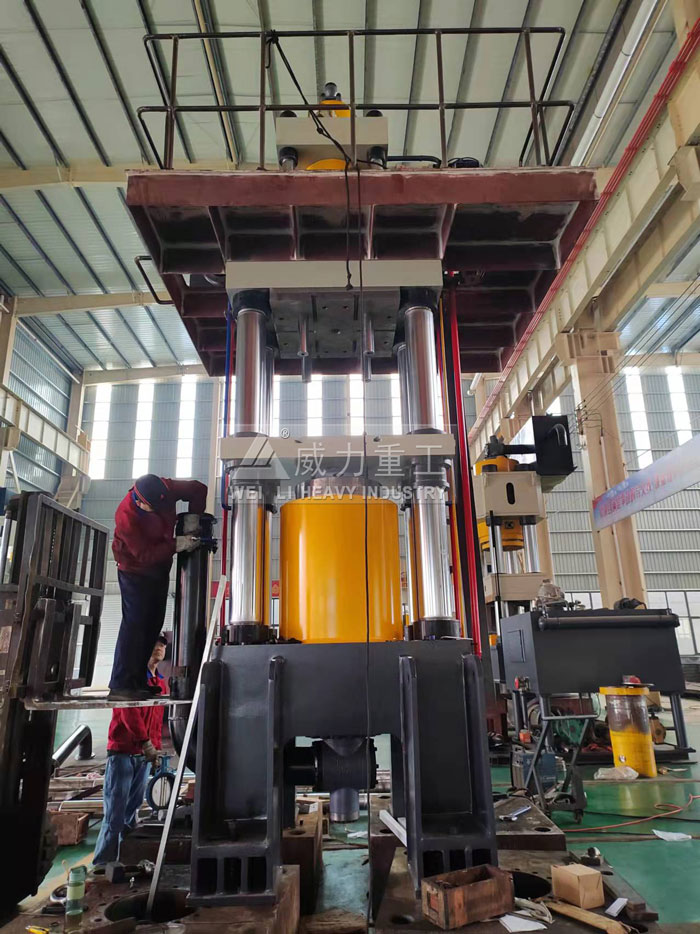

下頂式800噸四柱液壓機定制

下頂式800噸四柱液壓機性能特點：

1、三梁四柱液壓機的動力控制系統和電控系統是獨立的，采用按鈕集中控制；電氣控制系統使用的是國外PLC可編程控制器，并且可選配；可通過轉換開關實現調整、手動及半自動三種操作方式；頂出行程和滑塊也都通過轉換開關進行操控；

2、可以根據客戶的具體需求以及生產工藝對設備的壓力、速度記憶滑塊行程等進行量身定做調整，也可完美完成頂出工藝、不帶頂出工藝、拉伸工藝三種方式，每種工藝還可以分為定壓和定程兩種選擇；

3、下頂式800噸四柱液壓機機身為簡單經濟的四柱式結構，有限元件結構分析和優化設計，可以保證在大臺面的情況下均勻受力，滑塊導向為立柱圓柱面導向，開導套便于維護；

4、液壓控制系統為二通插閥集成系統，主油泵使用YCY14-1B恒功率軸向柱塞泵，用CB-B齒輪泵作為冷卻過濾設備；滑塊主油缸用的是活塞式油缸，原裝進口的U型密封圈對油缸進行密封。

下頂式800噸四柱液壓機設備結構說明：

1、機身

液壓機_下頂式800噸四柱液壓機機身由上橫梁，活動橫梁及下橫梁用四根立柱連接起來，通過螺母固緊而組成一個封閉的鋼性框架承受液壓機工作時的作用力，動梁和主缸活塞桿法蘭連接，以立柱為導向上下移動。上橫梁，活動橫梁、下橫梁及液壓墊為整體焊接件。

動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。

2、行程限位裝置

行程限位裝置由導向板和行程開關組成。分別分為上限位開關，下限電開關，快轉慢開關，共3個為一組。調節不同的開關位置，即可改變活動橫梁在上、下端的停止位置。調好后，應將鎖緊螺母鎖緊。在液壓機_下頂式800噸四柱液壓機定壓成型中，下開關只能做下端極限位置的控制（起保護作用），不能作壓制行程的控制；在液壓機_下頂式800噸四柱液壓機定程成型中，行程開關起到超壓保護作用。下缸有下缸上限位開關，下缸下限位開關組成。保證下缸到達設定位置停止。

3、油缸

液壓機_下頂式800噸四柱液壓機油缸缸體，鍛打內孔磨加工成型。活塞桿材質45#鍛件。

4、液壓系統

液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝閥、冷卻、過濾等組成。通過電氣系統控制電磁換向閥實現液壓機_下頂式800噸四柱液壓機的各種動作。

（1）油箱

油箱為鋼板焊接件。表面及內部經過嚴格除渣，酸洗處理。油箱起邊高出蓋板，防治油液露出。

(2)插裝閥

采用BCV系列插裝閥總成，結構簡單緊湊，響應快內泄小，流量大，抗污染，維護方便使用壽命長。

(3)壓力表

本機使用抗震油壓表，顯示精度高，不易損壞。電接點壓力表時刻檢測主缸上腔壓力，到達設定壓力停止壓制，實現定壓返程。

(4)壓力安全

插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油。使系統始終保持在設定壓力以內，達到超壓保護。
